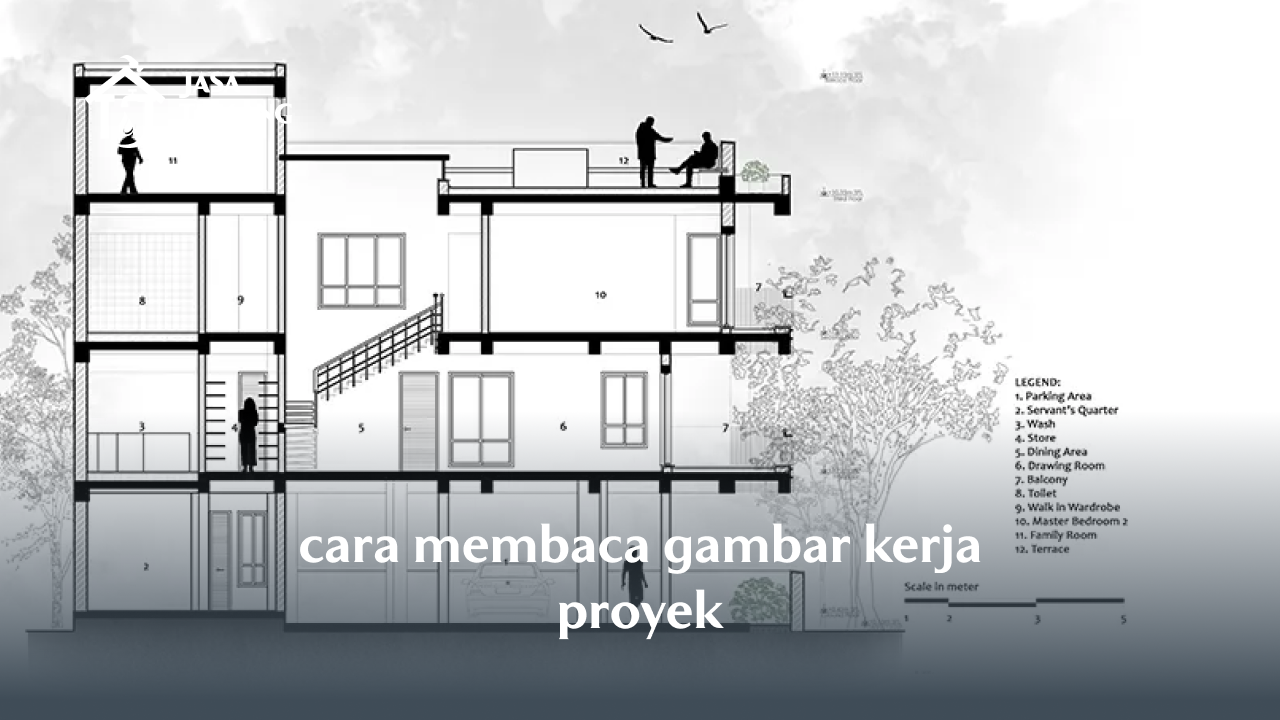

Cara Membaca Gambar Kerja Proyek – Dalam setiap proyek konstruksi, gambar kerja merupakan dokumen yang menjadi acuan bagi arsitek, kontraktor, pengawas, hingga tukang di lapangan. Tanpa kemampuan membaca gambar kerja dengan benar, risiko terjadinya kesalahan pemasangan, pemborosan material, hingga keterlambatan proyek akan semakin besar.
Bagi orang yang baru terjun di dunia konstruksi, gambar kerja sering terlihat rumit karena dipenuhi berbagai simbol, garis, angka, dan singkatan teknis. Oleh karena itu, penting untuk mengenali jenis gambar kerja, memahami simbol dan skala, serta mengetahui cara membaca setiap informasi yang terdapat di dalamnya. Berikut pembahasan lengkap yang dapat menjadi panduan bagi Anda.
Kenali Jenis-Jenis Gambar Kerja dalam Proyek Bangunan
Setiap gambar kerja memiliki fungsi yang berbeda. Oleh karena itu, semua jenis gambar harus dipahami secara menyeluruh.
1. Gambar Arsitektur
Gambar arsitektur merupakan jenis gambar yang paling sering digunakan sebagai acuan awal pembangunan. Di dalamnya terdapat denah ruangan, tampak depan, tampak samping, potongan bangunan, detail pintu dan jendela, hingga informasi mengenai ukuran setiap ruang. Gambar ini membantu menggambarkan bentuk visual bangunan sesuai konsep desain yang telah direncanakan.
2. Gambar Struktur
Gambar struktur menjelaskan bagaimana bangunan mampu berdiri dengan aman dan kuat. Dokumen ini memuat detail pondasi, kolom, balok, sloof, pelat lantai, hingga struktur rangka atap. Selain ukuran elemen struktur, biasanya juga dicantumkan jenis tulangan, diameter besi, serta detail sambungan yang harus diterapkan di lapangan.
3. Gambar Mekanikal, Elektrikal, MEP
Selain struktur bangunan, proyek juga membutuhkan sistem utilitas yang berfungsi dengan baik. Gambar MEP berisi jalur instalasi listrik, titik lampu, sakelar, stop kontak, jaringan air bersih, air kotor, drainase, hingga sistem pendingin udara. Dengan adanya gambar ini, proses pemasangan instalasi menjadi lebih teratur dan tidak bertabrakan dengan elemen struktur.
4. Gambar Detail Konstruksi
Beberapa bagian bangunan memerlukan gambar dengan skala yang lebih besar. Gambar detail digunakan untuk menjelaskan sambungan rangka atap, detail tangga, kusen, plafon, talang air, hingga finishing tertentu. Informasi ini membantu tukang memahami cara pemasangan secara lebih presisi.
5. Shop Drawing dan As Built Drawing
Pada proyek berskala besar, dikenal pula shop drawing dan as built drawing. Shop drawing merupakan gambar pelaksanaan yang disesuaikan dengan kondisi lapangan sebelum pekerjaan dimulai. Sementara itu, as built drawing adalah gambar akhir yang menunjukkan kondisi bangunan setelah seluruh pekerjaan selesai.
Cara Membaca Simbol, Skala, dan Keterangan pada Gambar Kerja
Memahami cara membaca gambar kerja proyek tidak sulit. Namun, beberapa langkah penting harus diikuti. Dengan demikian, kesalahan dapat dihindari.
1. Memahami Skala Gambar
Skala menunjukkan perbandingan ukuran pada gambar dengan ukuran sebenarnya di lapangan. Misalnya, skala 1:100 berarti setiap 1 cm pada gambar mewakili 100 cm atau 1 meter pada kondisi nyata. Untuk gambar detail, biasanya digunakan skala yang lebih besar seperti 1:20, 1:10, atau bahkan 1:5 agar setiap komponen dapat terlihat lebih jelas.
2. Kenali Perbedaan Jenis Garis
Garis tebal biasanya menunjukkan bagian bangunan yang terpotong atau elemen utama. Garis tipis digunakan untuk menunjukkan ukuran atau detail tambahan, sedangkan garis putus-putus umumnya menandakan bagian yang berada di atas, di bawah, atau tersembunyi dari pandangan.
3. Memahami Simbol Konstruksi
Gambar kerja menggunakan berbagai simbol standar agar informasi lebih mudah dipahami. Contohnya simbol pintu yang menunjukkan arah bukaan, simbol jendela, kolom, tangga, sanitasi, instalasi listrik, hingga arah potongan bangunan. Memahami simbol-simbol tersebut akan mempercepat proses membaca gambar.
4. Membaca Dimensi dan Elevasi
Selain simbol, gambar kerja juga dilengkapi angka dimensi yang menunjukkan panjang, lebar, tinggi, serta jarak antar elemen bangunan. Informasi elevasi menunjukkan perbedaan ketinggian lantai, pondasi, plafon, atau atap. Data ini sangat penting untuk memastikan setiap bagian bangunan dipasang pada posisi yang benar.
5. Baca Keterangan dan Spesifikasi
Setiap gambar biasanya dilengkapi catatan teknis mengenai jenis material, metode pemasangan, atau standar pekerjaan tertentu. Keterangan tersebut harus dibaca secara menyeluruh karena sering kali berisi informasi yang tidak ditampilkan secara visual pada gambar.
Tips Memahami Gambar Kerja agar Pelaksanaan Proyek Maksimal
Dibutuhkan pemahaman menyeluruh agar pelaksanaan proyek berjalan sesuai rencana.
1. Pelajari Gambar Menyeluruh
Jangan hanya melihat satu lembar gambar. Bandingkan gambar arsitektur, struktur, dan MEP secara bersamaan agar memahami hubungan antar setiap komponen bangunan. Cara ini membantu mengurangi kesalahan saat proses pelaksanaan.
2. Mulai dari Denah Bangunan
Denah merupakan bagian yang paling mudah dipahami karena memperlihatkan tata letak ruang secara keseluruhan. Dengan memahami denah terlebih dahulu, Anda akan lebih mudah membaca tampak bangunan, potongan, maupun detail konstruksi lainnya.
3. Gunakan Alat Bantu Mengukur
Saat mempelajari gambar, manfaatkan penggaris skala atau aplikasi pembaca gambar digital. Alat tersebut membantu mengukur dimensi secara lebih akurat dan mempermudah proses interpretasi gambar, terutama pada proyek yang memiliki banyak detail.
4. Diskusikan dengan Tim Proyek
Apabila menemukan informasi yang kurang jelas, jangan ragu untuk berdiskusi dengan arsitek, konsultan, atau pengawas proyek. Komunikasi yang baik akan menghindarkan kesalahan interpretasi yang dapat berdampak pada kualitas maupun biaya pembangunan.
5. Cocokkan Kondisi Lapangan
Sebelum pekerjaan dimulai, lakukan pengecekan antara gambar kerja dan kondisi lokasi proyek. Perbedaan elevasi tanah, ukuran lahan, atau kondisi eksisting terkadang memerlukan penyesuaian tertentu. Dengan pengecekan sejak awal, proses pembangunan dapat berjalan lebih lancar tanpa banyak revisi di tengah pekerjaan.
Jika anda berencana renovasi rumah, konsultasi material yang tepat sebaiknya dengan tenaga profesional. Oleh karena itu, jika Anda membutuhkan jasa tukang untuk membantu proses pemasangan agar hasilnya rapi dan maksimal, silakan hubungi kami melalui WhatsApp pada nomor berikut.
Kesimpulan
Memahami cara membaca gambar kerja proyek sangat penting dalam dunia konstruksi. Dengan memahami jenis gambar, simbol, dan dimensi, proses pembangunan dapat berjalan lancar. Oleh karena itu, kemampuan membaca gambar kerja akan membantu meningkatkan kualitas dan efisiensi proyek.
